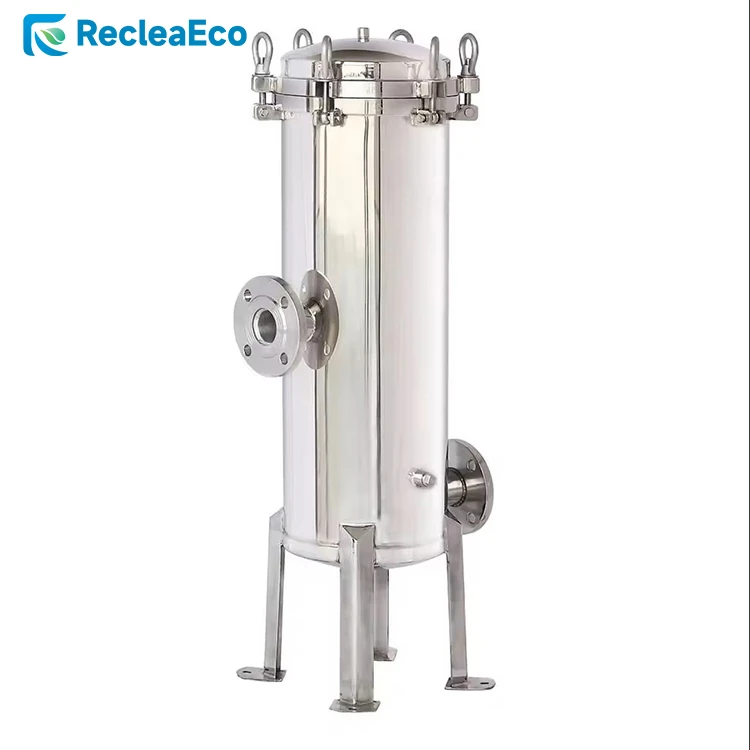

Pārskats
Filtra korpuss ir šķidruma filtrēšanas sistēmas pamatkomponents, kas galvenokārt sastāv no trim daļām: korpusa, blīvēšanas komplekta un ieplūdes un izejas saskarnēm. Korpuss nodrošina fizisku atbalstu, blīvēšanas montāža nodrošina, ka šķidrums neizplūst, un interfeiss realizē savienojumu starp sistēmu un cauruļvadu. To plaši izmanto ķīmiskos procesos, ūdens apstrādē, farmaceitiskajā attīrīšanā, pārtikas un dzērienu pārstrādē un citās jomās.
Funkcijas
Efektīvs apkopes dizains
Filtra mājoklis pieņem ātri atvērtu skavas struktūru. Operatoram ir jāpieliek tikai 45 grādu leņķa spēks, lai atbrīvotu slēdzeni, un ar standartizētu filtra elementa kronšteinu uzturēšanu var pabeigt 3 minūšu laikā. Šis modulārais dizains ļauj tam pašam korpusam pielāgoties 10-40- collu filtra elementiem. Salīdzinot ar tradicionālajiem vītņotajiem apvalkiem, uzturēšanas efektivitāte ir ievērojami uzlabota.
Laba blīvēšanas veiktspēja
Filtra korpusa blīvēšanu garantē dubultā liekā sistēma: galvenajā blīvē tiek izmantota silikona gumijas blīve, kas rada kontakta spiedienu ar spiedienu; Papildu blīvēšanas slānis ir uz silikona bāzes šķidruma līme, kas piepilda mikroskopiskās poras. Nepārtrauktā darbībā zem spiediena starpības 8 bāru noplūde ir mazāka par 0,3 ml, kas atrisina tradicionālo vientuļu roņu vieglas novecošanās problēmu.
Materiāla pielāgošanās spējas
Filtra korpuss nodrošina diferencētus materiālu risinājumus dažādiem darba apstākļiem.
• 316L nerūsējošais tērauds: molibdēna saturs 2. 5-3. 5%, pretestība hlorīda jonu vidē palielinājās par 3-5 laikiem, piemērota ķīmiskā šķīdinātāja filtrēšanai.
• 3 0 4SS nerūsējošais tērauds: Pēc elektroķīmiskās pulēšanas (RA ＜ 0,4 μm) ar titāna nitrīda pārklājumu, kalpošanas laiks jūras vidē tiek paplašināts līdz 8-10 Gadiem, ievērojot pārtikas un dzērienu higiēnas standartus.
Pieteikumi
Iepriekšēja filtrācija pārtikas un dzērienu rūpniecībā
Kā priekšējās daļas barjera, filtra korpuss pārtver piemaisījumus un mikroorganismus izejvielās caur smalkiem filtra elementiem, lai nodrošinātu šķidras pārtikas piepildīšanas drošību un ievērot higiēnas noteikumus.
Ķīmiskā dekarbonizācijas process
Iebūvētais aktivētais oglekļa filtra elements, kas īpaši paredzēts LVP/SP tvaika sistēmām, efektīvi adsorbs oglekļa dioksīds, nodrošina ķīmisko vielu tīrību un ir piemērots viegli uzliesmojošiem un sprādzienbīstamiem scenārijiem.
Dzeramā ūdens termināļa attīrīšana
Kā ūdens iekārtas gala iekārta, tā ir aprīkota ar membrānas filtra elementu, lai panāktu mikronu līmeņa filtrēšanu, novērstu koloīdu atlikumus un uzlabotu dzeramā ūdens garšu un caurspīdīgumu.
Tvaika/gāzes rafinēšana
Termiskā spēkstaciju un pusvadītāju laukos ar augstu temperatūru izturīgi metāla filtra elementi efektīvi filtrē augstas temperatūras tvaiku un kodīgas gāzes, lai aizsargātu precīzas aprīkojuma drošu darbību.
Parametri
Maksimālais spiediens: 150psi;
Pulēta vai smilšu strūklas ārējā virsma;
Viena notekūdeņu osta.
|

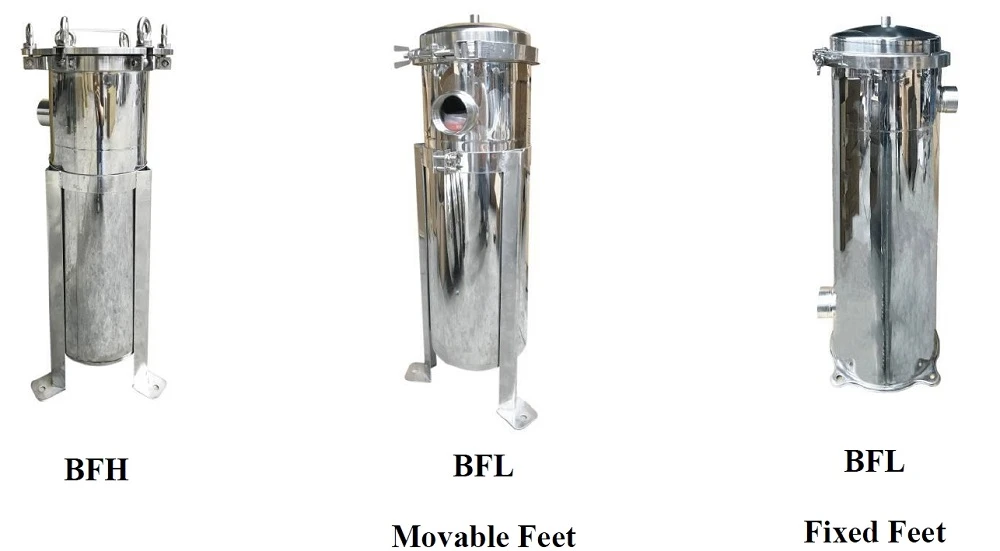

Veidot |
Ieplūde/izeja |
Plūst |
Materiāls |
Pēdu tips |
|
Bfl -1*1,5 mm |
2 "Sieviešu pavediens |
15m³/h |
SS304/316 |
Pārvietojamas kājas |
|
Bfl -2*1,5 mm |
2 "Sieviešu pavediens |
30m³/h |
SS304/316 |
Pārvietojamas kājas |
|
Bfl -1*1,2mm |
2 "Sieviešu pavediens |
15m³/h |
SS304/316 |
Fiksētas pēdas |
|
Bfl -2*1,2mm |
2 "Sieviešu pavediens |
30m³/h |
SS304/316 |
Fiksētas pēdas |
|
Bfh -1*1,5 mm |
2 "Sieviešu pavediens |
15m³/h |
SS304/316 |
Pārvietojamas kājas |
|
Bfh -2*1,5 mm |
2 "Sieviešu pavediens |
30m³/h |
SS304/316 |
Pārvietojamas kājas |
|
1: #1BAG, 2: #2 BAG |
||||
Maksimālais spiediens: 150psi
Pulēta vai smilšu strūklas ārējā virsma.
Viena notekūdeņu osta.
|
Veidot |
Lielums |
Ieplūde/izeja |
Plūst |
Materiāls |
|
Bfm -2 |
Ø400*2 maisiņi*2,5 mm |
DN80 atloks |
60m³/h |
SS304/316 |
|
Bfm -3 |
Ø450*3BAGS*2,5 mm |
DN100 atloks |
90m³/h |
SS304/316 |
|
Bfm -4 |
Ø55 0*4BAGS*3,0mm |
DN100 atloks |
120m³/h |
SS304/316 |
|
Bfm -5 |
Ø6 0 0*5bagi*3,0mm |
DN125 atloks |
150m³/h |
SS304/316 |
|
Bfm -6 |
Ø65 0*6bags*3,0mm |
DN125 atloks |
180m³/h |
SS304/316 |
|
Bfm -7 |
Ø7 0 0*7bagi*3,0mm |
DN150 atloks |
210m³/h |
SS304/316 |
|
Bfm -8 |
Ø8 0 0*8bagi*3,0mm |
DN200 atloks |
240m³/h |
SS304/316 |
|
Bfm -9 |
Ø85 0*9BAGS*3,0mm |
DN200 atloks |
270m³/h |
SS304/316 |
|
Bfm -10 |
Ø9 0 0*10 maisi*3,0mm |
DN200 atloks |
300m³/h |
SS304/316 |
|

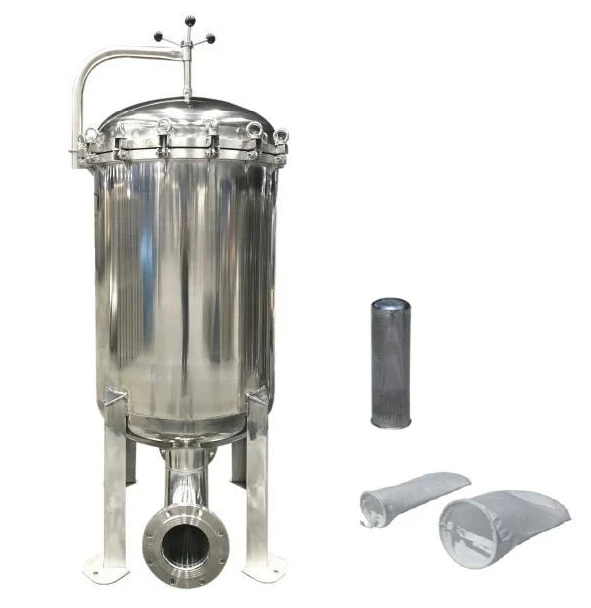

#2 soma |
||||
Maksimālais spiediens: 150psi
Pulēta vai smilšu strūklas ārējā virsma.
Viena notekūdeņu osta.
|
Veidot |
Lielums |
Ieplūde/izeja |
Plūst |
Materiāls |
|
Mg3b -2 |
Ø4 0 0*2BAGS*2,0mm |
DN80 atloks |
60m³/h |
SS304/316 |
|
Mg3b -3 |
Ø450*3BAGS*2,5 mm |
DN100 atloks |
90m³/h |
SS304/316 |
|
Mg3b -4 |
Ø500*4bagi*2,5 mm |
DN100 atloks |
120m³/h |
SS304/316 |
|
Mg3b -5 |
Ø550*5bags*2,5 mm |
DN125 atloks |
150m³/h |
SS304/316 |
|
Mg3b -6 |
Ø6 0 0*6bags*3,0mm |
DN125 atloks |
180m³/h |
SS304/316 |
|
Mg3b -7 |
Ø65 0*7bagi*3,0mm |
DN150 atloks |
210m³/h |
SS304/316 |
|
Mg3b -8 |
Ø7 0 0*8bagi*3,0mm |
DN150 atloks |
240m³/h |
SS304/316 |
|
Mg3b -9 |
Ø75 0*9BAGS*3,0mm |
DN200 atloks |
270m³/h |
SS304/316 |
|
Mg3b -10 |
Ø8 0 0*10 maisiņi*3,0mm |
DN200 atloks |
300m³/h |
SS304/316 |
|
Mg3b -12 |
Ø85 0*12bagi*3,0mm |
DN200 atloks |
360m³/h |
SS304/316 |
|
Mg3b -14 |
Ø9 0 0*14bags*4,0mm |
DN250 atloks |
420m³/h |
SS304/316 |
|
Mg3b -18 |
Ø1 0 00*18 maisiņi*4,0mm |
DN250 atloks |
540m³/h |
SS304/316 |
|
#2 maiss, lielāks vai vienāds ar 7 maisiņiem filtra, ieteicams pievienot rokera roku |
||||
|
Veidot |
Lielums |
Ieplūde/izeja |
Spiediens |
Biezums |
|
Mg2/mg3/mg6 |
170*3Cores*10 " |
DN25 |
0. 8MPA |
1.2/1.5 |
|
Mg3/mg6 |
170*3Cores*20 " |
DN25 |
0. 8MPA |
1.2/1.5 |
|
Mg3/mg6 |
170*3Cores*30 " |
DN25 |
0. 8MPA |
1.2/1.5 |
|
Mg2/mg3/mg6 |
170*3Cores*40 " |
DN25 |
0. 8MPA |
1.2/1.5 |
|
Mg2/mg3/mg6 |
200*5Cores*10 " |
DN25 |
0. 8MPA |
1.2/1.5 |
|
Mg2/mg3/mg6 |
200*5Cores*20 " |
DN25 / DN40 |
0. 8MPA |
1.2/1.5 |
|
Mg2/mg3/mg6 |
200*5Cores*30 " |
DN25 / DN40 |
0. 8MPA |
1.2/1.5 |
|
Mg2/mg3/mg6 |
200*5Cores*40 " |
DN25 / DN40 |
0. 8MPA |
1.2/1.5 |
|
Mg2/mg3/mg6 |
230*7Cores*20 " |
DN50 |
0. 8MPA |
1.2/1.5 |
|
Mg2/mg3/mg6 |
230*7Cores*30 " |
DN50 |
0. 8MPA |
1.2/1.5 |
|
Mg2/mg3/mg6 |
230*7Cores*40 " |
DN50 |
0. 8MPA |
1.2/1.5 |
|
#2 maiss, lielāks vai vienāds ar 7 maisiņiem filtra, ieteicams pievienot rokera roku |
||||
|
Veidot |
Lielums |
Ieplūde/izeja |
Notekūdeņu kanāls |
Izplūdes ventilācija |
Biezums |
|
Mg3/4/5/6 |
Ø300*10Cores*40 " |
2"F |
1/2"F |
1/4" F |
1.5 |
|
Mg3/4/5/6 |
Ø300*12Cores*30 " |
2"F |
1/2"F |
1/4" F |
1.5 |
|
Mg3/4/5/6 |
Ø300*12Cores*40 " |
2"F |
1/2"F |
1/4" F |
1.5 |
|
Mg3/4/5/6 |
Ø350*15Cores*30 " |
DN65 atloks |
1/2"F |
1/4" F |
2.0 |
|
Mg3/4/5/6 |
Ø350*15Cores*40 " |
DN65 atloks |
1/2"F |
1/4" F |
2.0 |
|
Mg3/4/5/6 |
Ø400*20Cores*30 " |
DN80 atloks |
3/4"F |
1/4" F |
2.0 |
|
Mg3/4/5/6 |
Ø400*20Cores*40 " |
DN80 atloks |
3/4"F |
1/4" F |
2.0 |
|
Mg3/4/5/6 |
Ø450*27Cores*30 " |
DN80 atloks |
3/4"F |
1/4" F |
2.0 |
|
Mg3/4/5/6 |
Ø450*27Cores*40 " |
DN80 atloks |
3/4"F |
1/4" F |
2.0 |
|
Mg3/4/5/6 |
Ø500*30Cores*30 " |
DN80 atloks |
3/4"F |
1/4" F |
3.0 |
|
Mg3/4/5/6 |
Ø500*30Cores*40 " |
DN80 atloks |
3/4"F |
1/4" F |
3.0 |
|
Mg3/4/5/6 |
Ø550*36Cores*40 " |
DN100 atloks |
3/4"F |
1/4" F |
3.0 |
|
Mg3/4/5/6 |
Ø600*40Cores*40 " |
DN100 atloks |
3/4"F |
1/4" F |
3.0 |
|
Mg3/4/5/6 |
Ø650*50Cores*40 " |
DN125 atloks |
3/4"F |
1/4" F |
3.0 |
|
Mg3/4/5/6 |
Ø700*60Cores*40 " |
DN125 atloks |
3/4"F |
1/4" F |
3.0 |
|
Mg3/4/5/6 |
Ø750*75Cores*40 " |
DN125 atloks |
3/4"F |
1/4" F |
3.0 |
|
Mg3/4/5/6 |
Ø800*80Cores*40 " |
DN150 atloks |
3/4"F |
1/4" F |
3. 0, sabiezēts atloks |
|
Mg3/4/5/6 |
Ø900*100cores*40 " |
DN150 atloks |
3/4"F |
1/4" F |
3. 0, sabiezēts atloks |
|
Veidot |
Lielums |
Augšējā osta |
Spiediens |
Biezums |
|
817 |
Φ200*900 |
2.5" |
0. 8MPA |
1.5 |
|
835 |
Φ200*900 |
2.5" |
0. 8MPA |
1.5 |
|
844 |
Φ200*1100 |
2.5" |
0. 8MPA |
1.5 |
|
1035 |
Φ250*900 |
2.5" |
0. 8MPA |
1.5 |
|
1044 |
Φ250*1100 |
2.5" |
0. 8MPA |
1.5 |
|
1054 |
Φ250*1400 |
2.5" |
0. 8MPA |
1.5 |
|
1254 |
Φ300*1400 |
2.5" |
0. 8MPA |
1.5 |
|
1265 |
Φ300*1650 |
2.5" |
0. 8MPA |
1.5 |
|
1465 |
Φ350*1650 |
2.5" |
0. 8MPA |
1.5 |
|
1665 |
Φ400*1650 |
2.5" |
0. 8MPA |
1.5 |
